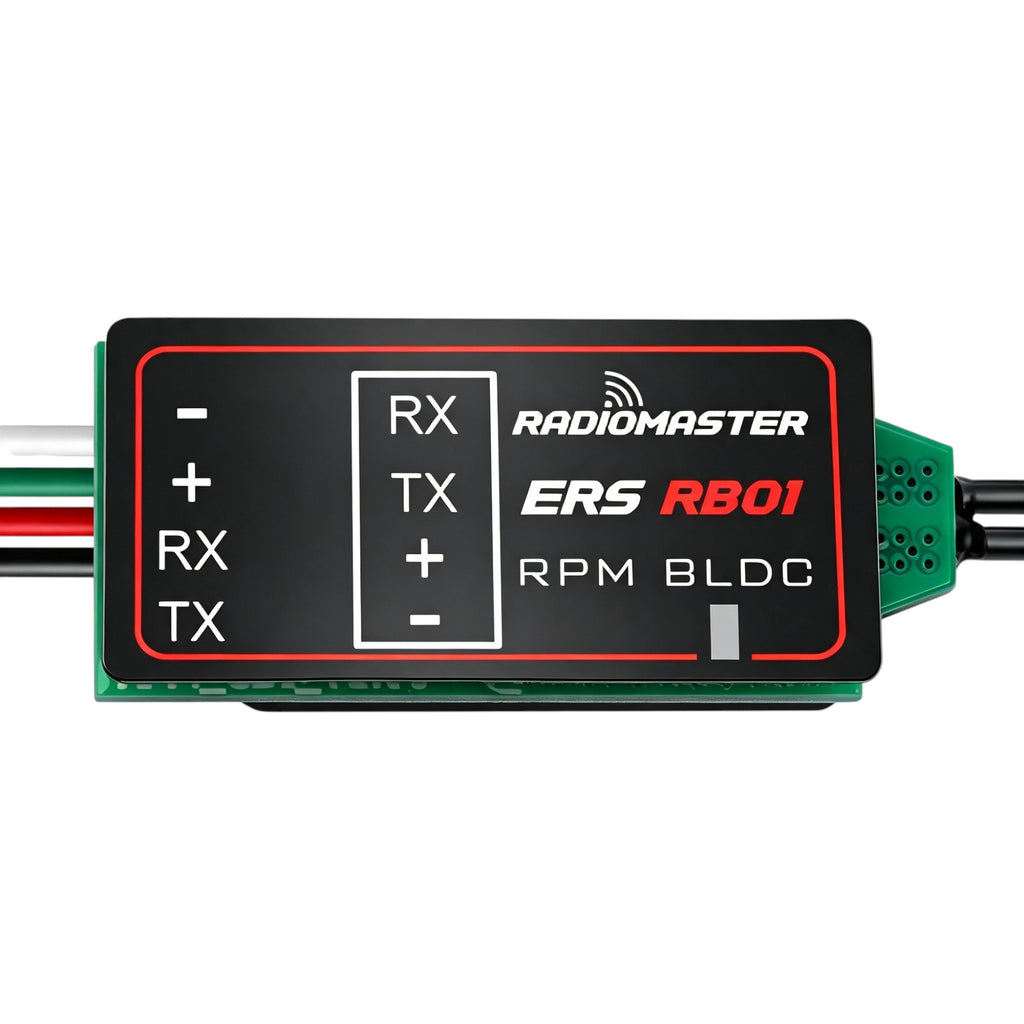

ERS-RB01 Bürstenloser Drehzahlmesser
Der ERS-RB01 misst die Drehzahl eines bürstenlosen Motors direkt über zwei beliebige ESC-Ausgangsdrähte und sendet die Echtzeitdaten über CRSF-Telemetrie an Ihr EdgeTX-Funkgerät. Er unterstützt außerdem eine Durchschleif-Erweiterung für eine einfache Daisy-Chain-Verbindung mit weiteren ERS-Sensoren.
Merkmale
- Präzise Drehzahlüberwachung: Erfasst die bürstenlose Geschwindigkeit in Echtzeit mit hoher Präzision.
- ExpressLRS-Integration: Sendet die Drehzahlmessdaten über die CRSF-Schnittstelle direkt an kompatible ExpressLRS-Empfänger.
- Multi-Unit-Unterstützung: Schließen Sie mehrere ERS-RB01-Sensoren an, um mehrere Einheiten gleichzeitig zu überwachen.
- Vielseitige Anwendungen: Ideal für jede Anwendung, die ein präzises Drehzahlfeedback erfordert.
- Kompakt & leicht: Einfach zu installieren, ohne nennenswertes Zusatzgewicht.
- Plug-and-Play: Schnelle Einrichtung mit minimalem Verkabelungsaufwand für einen zügigen Einsatz.
Einrichtung der Echtzeit-Drehzahlüberwachung für bürstenlose Motoren
Die meisten bürstenlosen Systeme unterstützen eine Drehzahlüberwachung. Die Pins können über die Web-Oberfläche oder das LUA-Skript neu zugewiesen werden, um eine präzise Telemetrie (200–30.000 U/min, 98,1 % Genauigkeit) zu ermöglichen, während die restlichen Kanäle für Servos oder ESCs frei bleiben.
Einrichtung des ExpressLRS-PWM-Sensors
Die meisten PWM-Empfänger unterstützen externe Sensoren. Weisen Sie zwei PWM-Pins über die Web-Oberfläche oder das LUA-Skript neu zu, um Telemetrie zu ermöglichen, während die anderen Kanäle für Servos oder ESCs frei bleiben.
Spezifikationen
| Artikel | ERS-RB01 RPM-BLDC-Sensor |
| Betriebsspannung | 5–8,4 V |
| Betriebsstrom | 10 mA |
| Messmethode | Kontaktart |
| Unterstützung | Bürstenlos |
| Motorpole | LUA-konfigurierbar |
| Messbereich | 200–300.000 U/min |
| Genauigkeit | ±0,1 % |
| Temperaturbereich | –10 °C bis +85 °C |
| Größe | 28 × 12 × 8 mm |
| Gewicht | 4,8 g |
Lieferumfang
- 1 * ERS-RB01 RPM-BLDC-Sensor
- 3 * Schrumpfschlauch
- 1 * Handbuch mit QR-Code
